今日はランクル100に
  1. 彩速ナビMDV-Z904W
  2. ドライブレコーダー
  3. フロントスピーカー
  4. リアスピーカー
の取付です。


リアドアの内張剥がし
DSCF1950

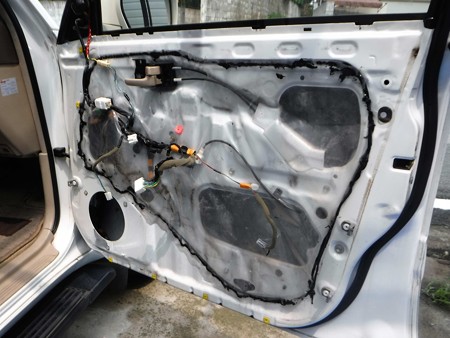

フロントドアの内張剥がし
DSCF1951
取り付けるスピーカーはカスタムフィット品なので
比較的簡単に取り付け出来ました。

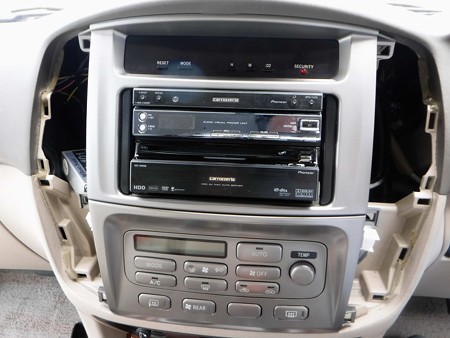

次に、サイバーナビ AVIC-VH-099Gを外します。
これが実に大変。。。ケーブルなどが多いんです。
DSCF1952

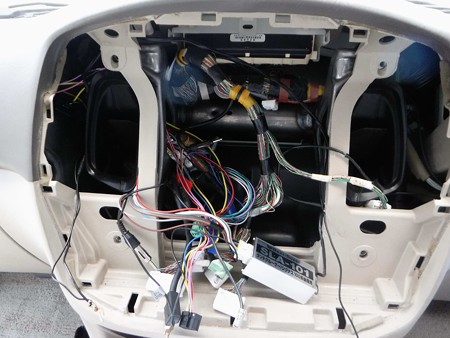

ここは意外と楽に取り外し完了
DSCF1953

アンテナも変わるのでピラーを外して貼り換えます
DSCF1954

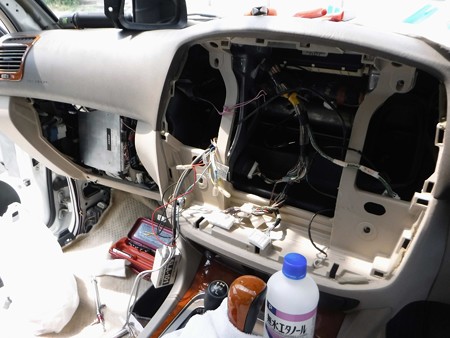

色んなケーブルを外すためにグローブBOXも撤去
DSCF1956

助手席を外して、地デジチューナー等を撤去
DSCF1957

彩速ナビMDV-Z904Wの取付準備完了!
DSCF1958

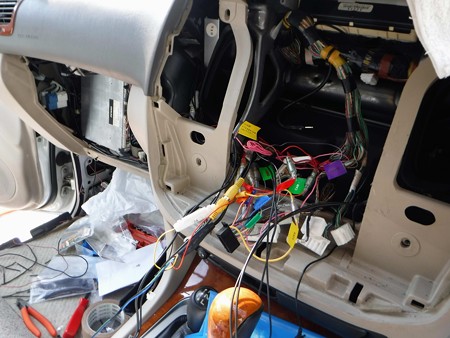

ハーネス類やバックカメラのケーブル
アンテナのケーブルを引き込んできて
DSCF1960

ステアリングスイッチを使うべく
20Pコネクタに配線を割り込ませます
DSCF1968

J24のコネクターですよ~
DSCF1970
  • 白ー赤
  • 黒ー赤
この3本を使います。
DSCF1971

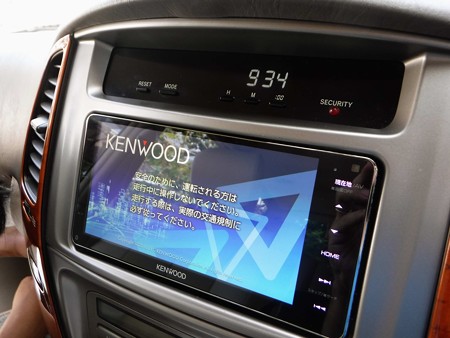

じゃじゃ~ん、設置完了!
このナビのモニターは色んな角度に動きます。
ナビ上下の隙間が十分に無い場合、モニターが動かなくなります。注意です。
DSCF1973

ドラレコはミラーの左側に設置。
DSCF1976

やっぱ、ハイレゾ対応は音が良いですね。
そして、この彩速ナビMDV-Z904Wの動きもいい!
羨ましい限りです。
