自作スマホ充電器

category: DIY

スマホ(T-01C)にソフトカバーを付けたら

スマホの厚みが増して充電用クレードルにセットできない。。。
DSC04145

スマホ本体下部にあるmicroUSBの端子を使えば充電可能だが・・・防水性が弱くなりそうで・・・

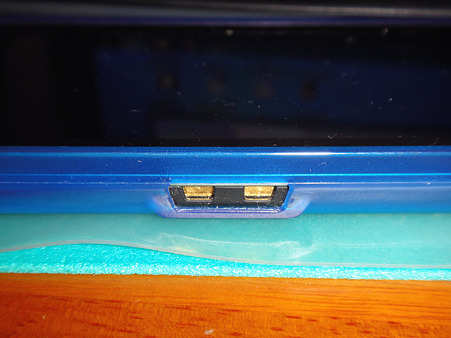

やっぱり、どうにかして本体側面にある充電端子を使えないか。。。
DSC04141
※左がマイナス、右がプラスの端子ですね。





色々考えて、自作することに♪♪

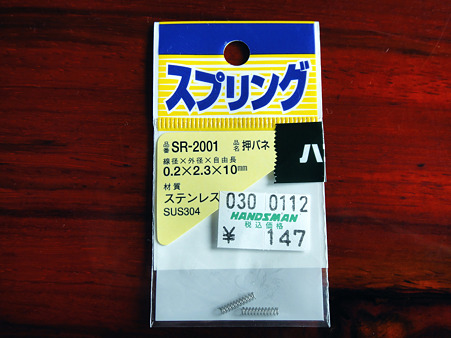

近所のホームセンターでバネを2個購入。
DSC04123

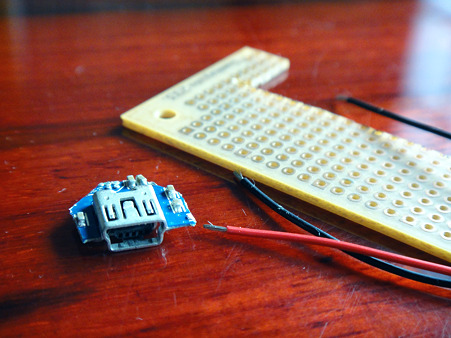

家の引き出しの中から
  1. 通電用細い線2本。

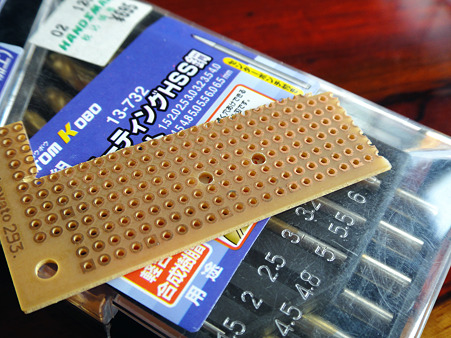

  2. ユニバーサル基板。
  3. miniUSB(メス)端子。
DSC04125

バネ外径2.3mmだったので、φ2.5mmの穴を2つあけて。
DSC04126

あけた穴に
バネを通して
電線通して
半田で固定。
DSC04129

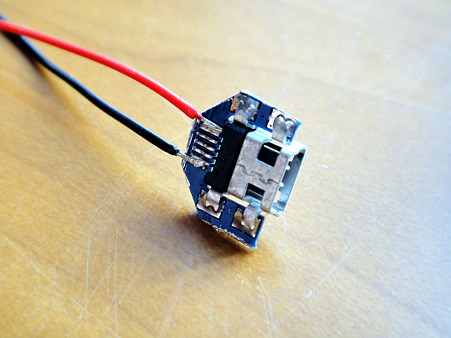

USBは端子が5個ありますが、今回は+5VとGNDだけ欲しいから、2つの端子に電線を半田付け。
DSC04130

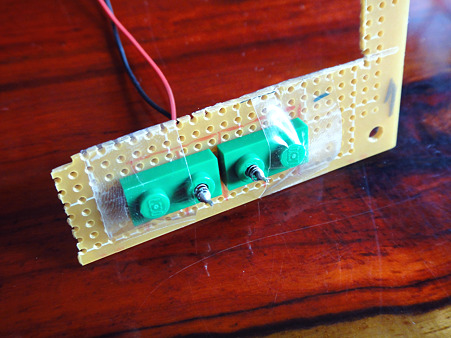

バネが結構長かったからフラフラしてる。。。
真っ直ぐ伸び縮みするように息子のレゴブロックをコッソリ拝借
とりあえずセロハンテープで仮固定。
DSC04131

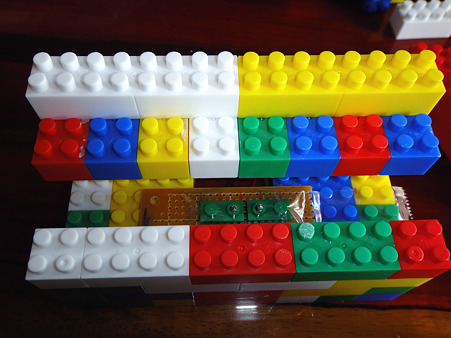

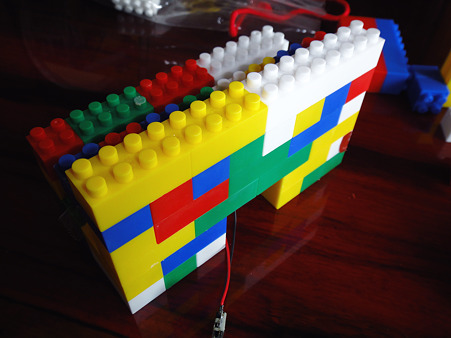

とりあえず、スマホが置けるようにブロックを組んでみて
DSC04133

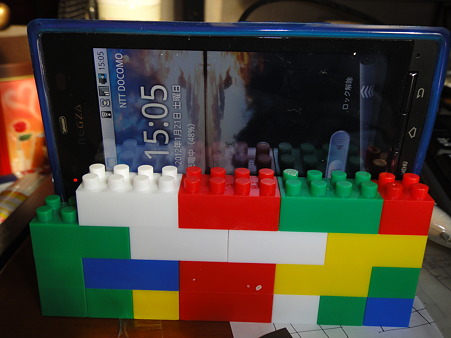

背面から出してるminiUSB端子をPCに繋いだら
DSC04134


ジャジャ~ン♪♪♪
見事充電成功♪♪♪

DSC04135

レゴブロックだと見栄えが・・・

ということで、100円ショップで何か物色してきま~す。
