PS3コントローラーの分解清掃

category: DIY

PS3のゲーム「アンチャーテッド3」

これで酷使しているコントローラー

たまにボタンが反応しなかったり

手垢で汚れていたり

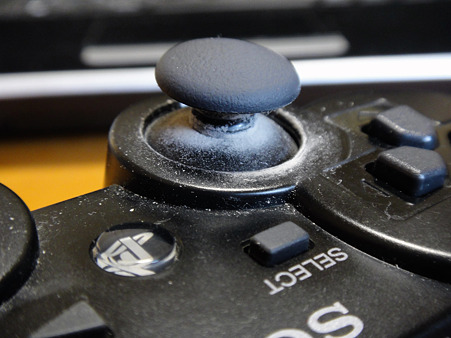

レバーが擦れて粉吹いていたり

ということで分解・清掃してみることにしました。

DSC04519

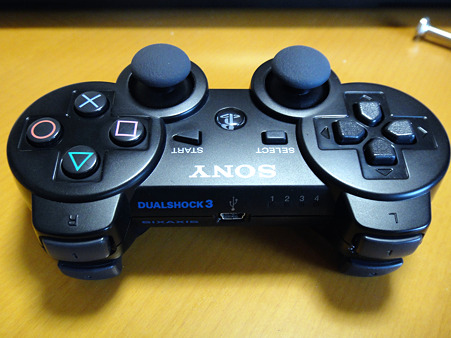

まず裏のネジ5本を外して
DSC04520

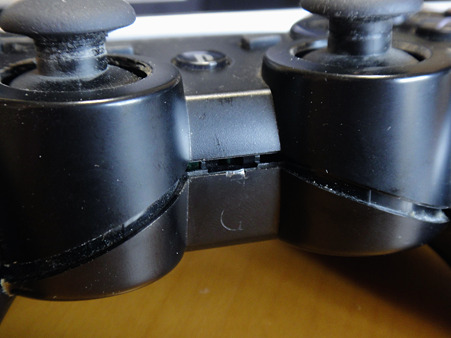

ここのツメを押しながらこじ開けるらしいが。。。固い。
マイナスドライバーを使って強引に開けちゃいました。
DSC04522

パカッと開きました。
DSC04523

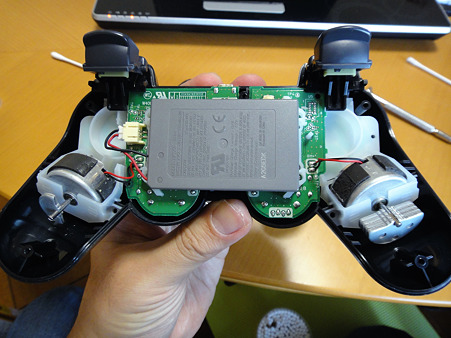

基板がネジ1本で固定してあるから、それを外すと
DSC04524

基板類がごっそり取れました。
DSC04526

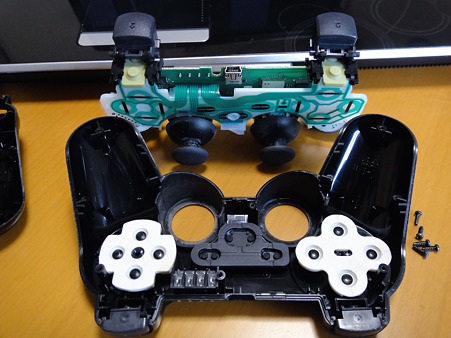

こんな感じでバラバラです。
DSC04527

左のレバーをグリグリしまくっているので、首部分が削れてガタガタに。。。
DSC04529

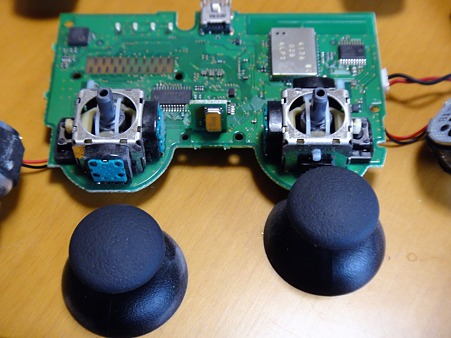

レバーは左右入れ替えることにしました♪
DSC04530

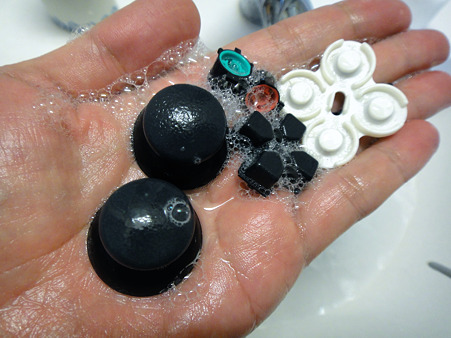

水洗い出来そうなパーツは石鹸でゴシゴシ。
DSC04531

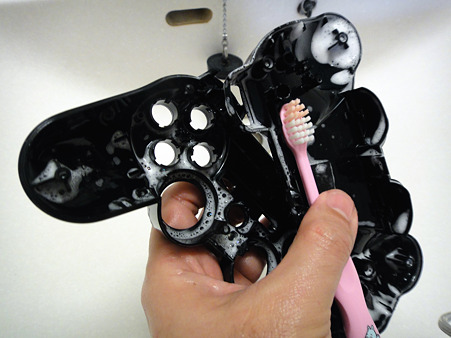

細かい所も歯ブラシでゴシゴシ。
DSC04535

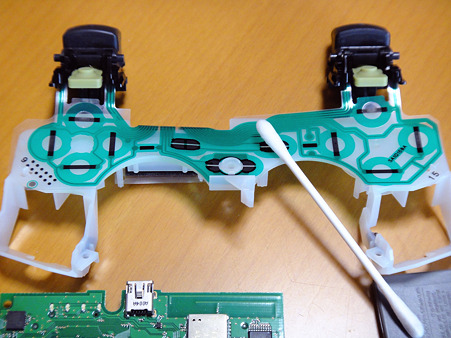

接点はアルコールを綿棒に含ませてフキフキ。
DSC04536

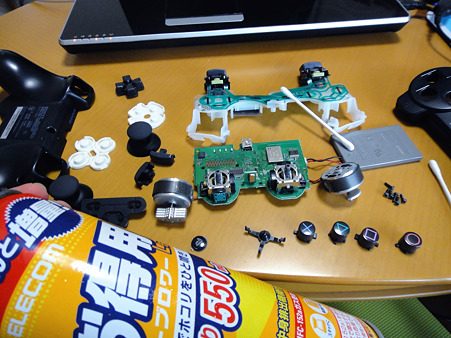

あとは細部をブロアーでブオォォォって吹いて。
DSC04539

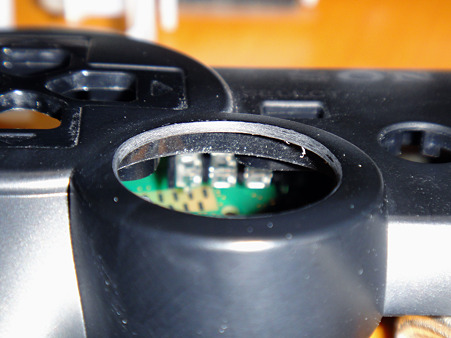

左レバーの首が当たる所がガタガタだったのでサンドペーパーで磨いて。
DSC04540

ガタガタは無くなった感じ♪
DSC04545

ばらしたパーツを元に戻して。
DSC04547

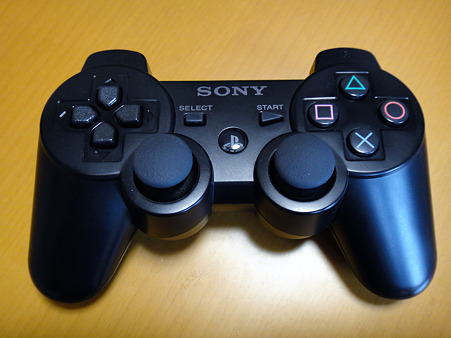

は~い、ピッカピカになりました!
DSC04548

ボタンの反応も直ったみたい!
DSC04549


もう1個のコントローラーは・・・やっぱり左レバーが削れ過ぎ
これも分解清掃が必要ですな!
DSC04550
