ミライースのナンバー灯LED化

category:

今回のゴニョゴニョはナンバー灯をLED化します。

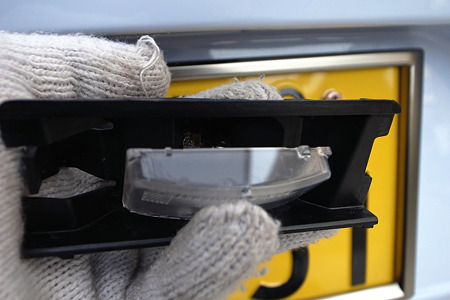

左のツメを押しながら引っ張ると、ナンバー灯付近がゴッソリ取れました。
RIMG0059

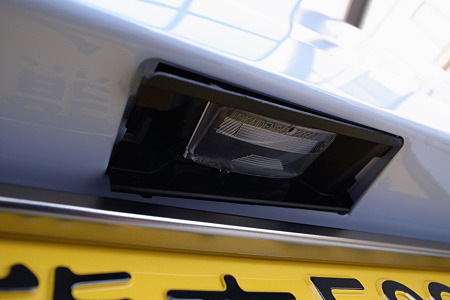

透明カバーも簡単に。
RIMG0060

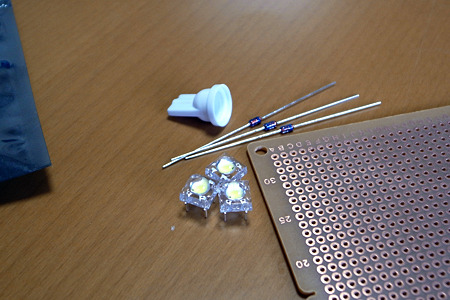

【用意したブツ】
T-10ウェッジベース・・・1個
CRD E-153・・・3個
日亜の雷神・・・3個
ユニバーサル基板・・・1枚
RIMG0067

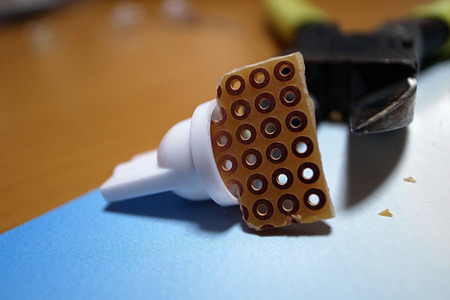

T-10ウェッジベースに綺麗に収まるように基板をカットして。
RIMG0071

LEDを半田付けしていきま~す。
RIMG0074

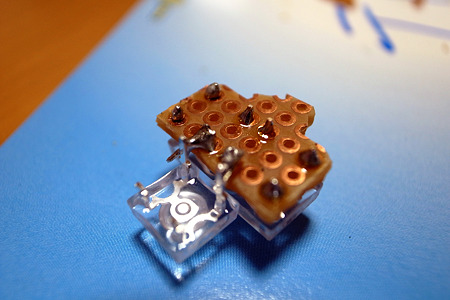

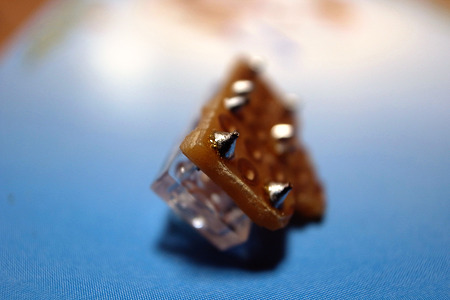

2個は基板に半田付けし、3個目は手を抜いて強引に固定。
RIMG0075

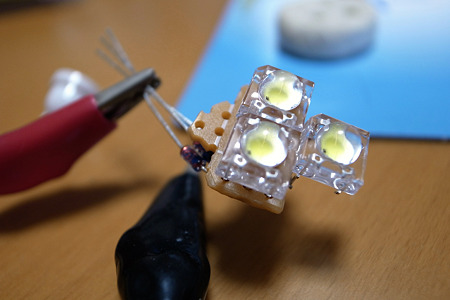

極性間違えないようにCRDを3個繋げて点灯試験、12Vをかけてみます♪
RIMG0076

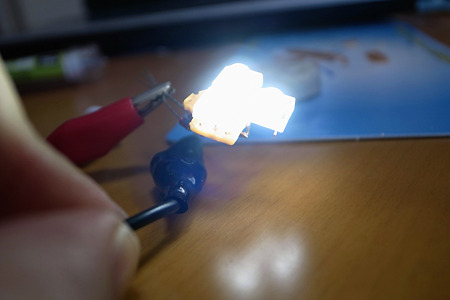

ままま眩しい!!!
直視できません!!!
RIMG0078

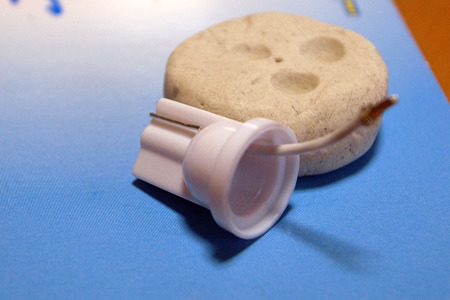

次にウェッジベースを準備。
RIMG0080

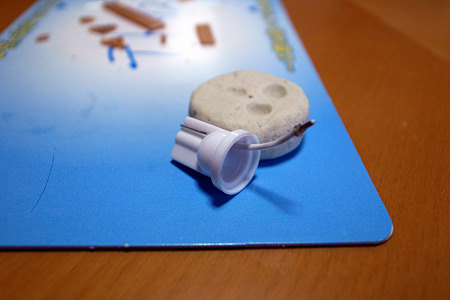

マイナス端子がCRDのプラス側とショートしそうなので、ここだけ細い線を使います。
RIMG0081

次にウェッジベースと基板を固定します。

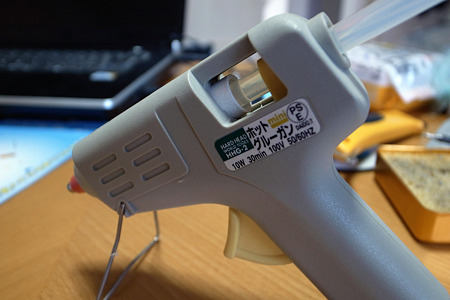

ホットグルーガン登場!
RIMG0082

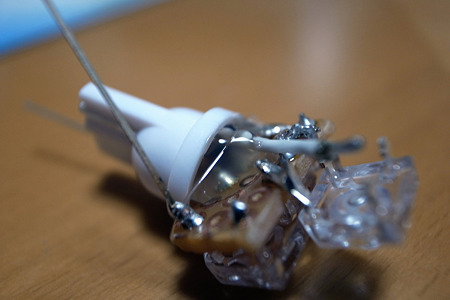

溶かしたグルーをウェッジベース内に流し込みながら基板を固定。
RIMG0084

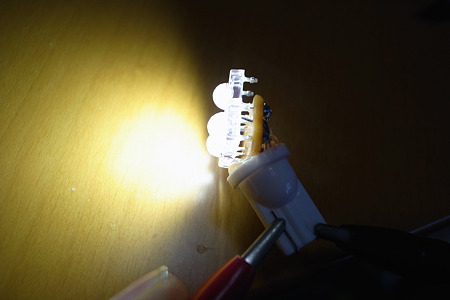

完成で~す。
ままま眩しすぎます!!!
RIMG0089

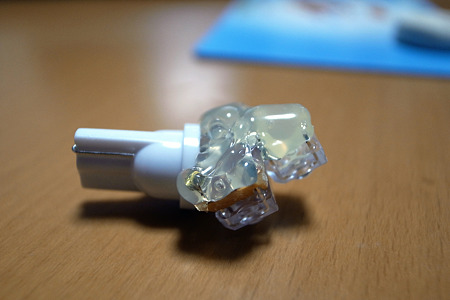

LED裏面はグルーで保護してショートしないように♪
RIMG0090

交換前はこんな感じ。
RIMG1005

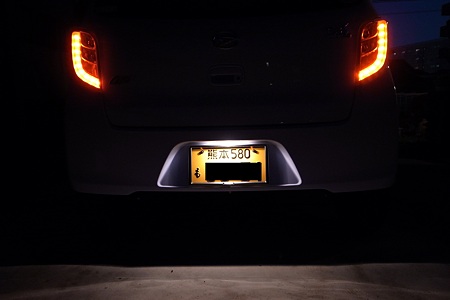

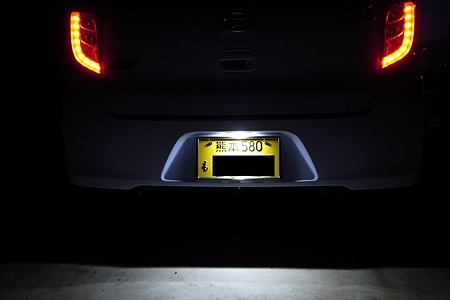

LEDにしたら、こんな感じ!
RIMG1003

いい感じに白く明るくなりました(^^♪
