今日はヴィッツのゴニョゴニョ第二弾で~す!

第一弾→ヴィッツにナビ取付

ヴィッツNSP130がオーディオレス仕様で

スピーカーはフロントの2つのみ。。。

ということでリアドアにスピーカーを増設します!



スピーカーは某オークションを使って¥2600で落札した「ケンウッド:KFC-C162」です。

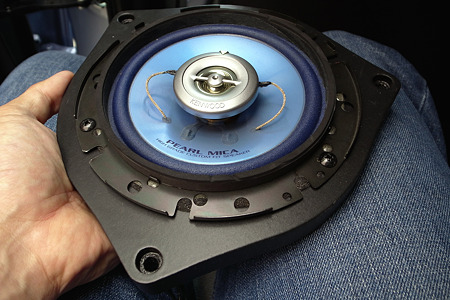

このヴィッツにスピーカーを付ける為にはバッフルが必須です。
RIMG0341


ドアを固定してあるネジ3本を取り外し
RIMG0342

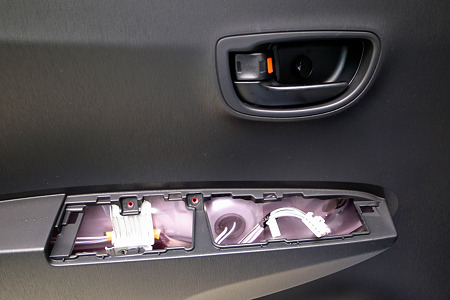

内張りを全部外して
RIMG0343

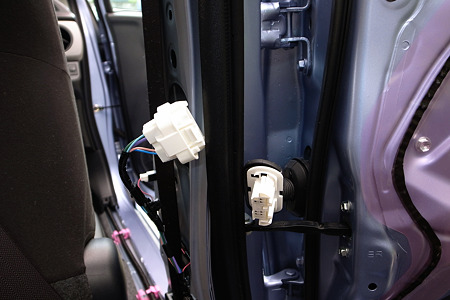

Bピラーの内張りを外すと、リアドアに繋がっているカプラーが見えます。
RIMG0344

このカプラーを外します。
RIMG0346

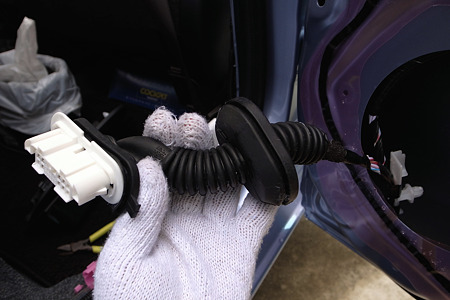

ジャバラを外してきて、リアドアのスピーカー取付開口部から引っ張り出してきました。
RIMG0347

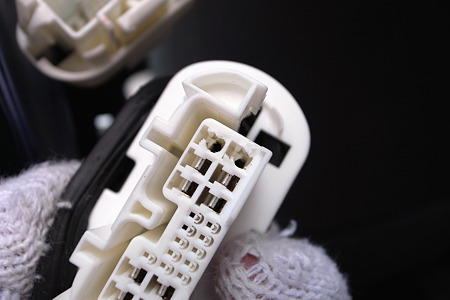

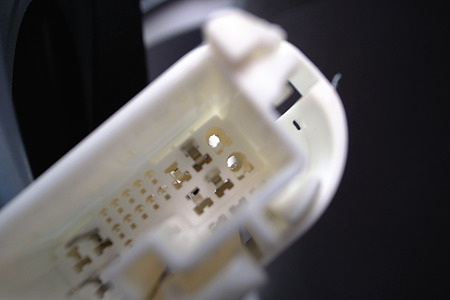

コストダウンなのか・・・リアドアスピーカー用の配線が通して無いので、空いている所にドリルで穴を2か所開けます。
RIMG0348

相手のカプラーも同じ位置に穴加工。
RIMG0349

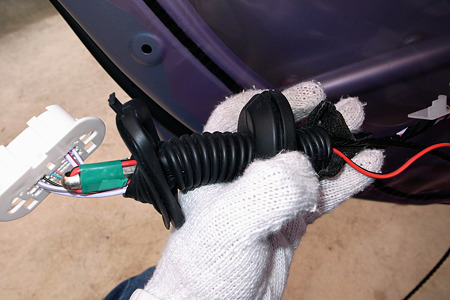

スピーカーの配線をジャバラに通します。
RIMG0351

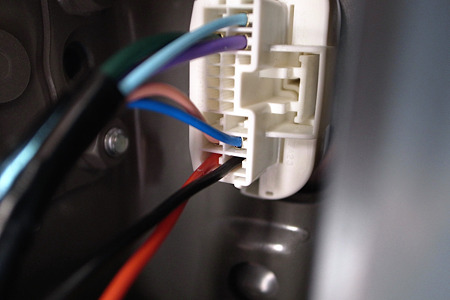

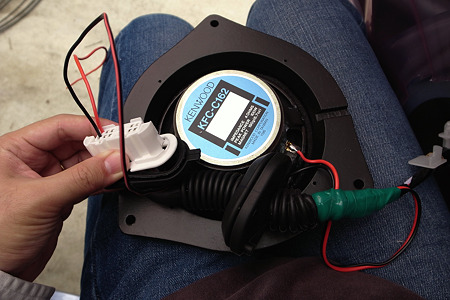

配線をカプラーに通して、ジャバラ根元はビニールテープで防水処理。
RIMG0356

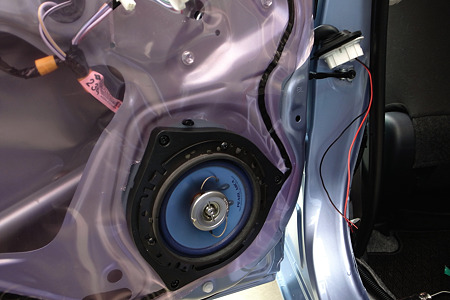

リアドアにピッタリ取り付きました。
RIMG0358

加工した穴を使って車内に配線を通します。
RIMG0361

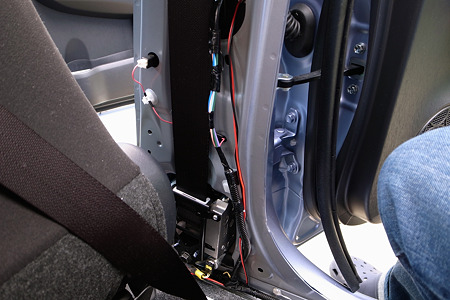

Bピラーからナビの方に配線を通して行き
RIMG0363

ナビのリアスピーカー出力に接続。
RIMG0364

見事リアドアのスピーカーからも音が出るようになりました♪
