車内のLED再作成

category:

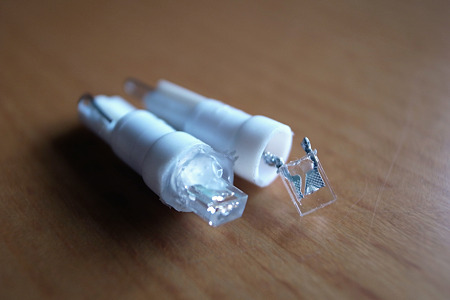

5年前に作ったLED

・ATシフトゲート
・シガライターソケット
の2か所

色んな作業の繰り返しで引っ張ったり押したりしたのか・・・最近点灯しなくなっていて

確認してみたら半田付けが外れていた
RIMG0516

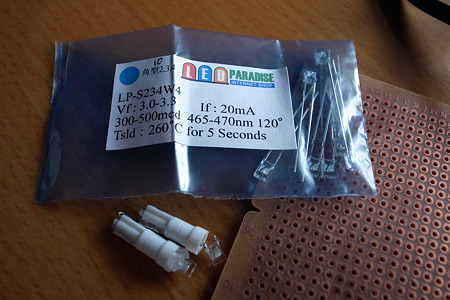

以前エルパラさんで買っていた
角形2.3.4青色LED「LP-S234W4」とユニバーサル基板です。
RIMG0517

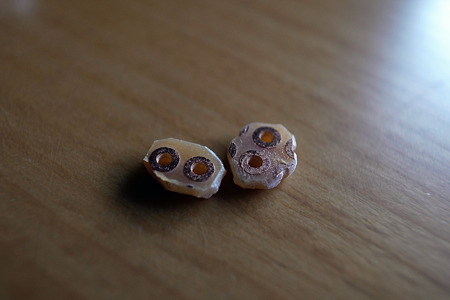

基板をT-5ウエッジベースと同じくらいに切り出します。
RIMG0518

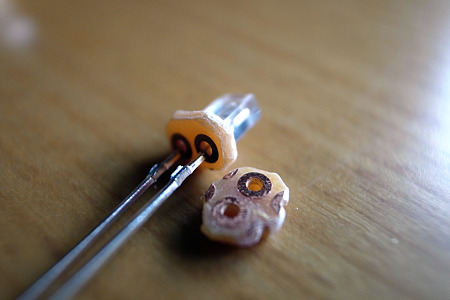

LEDの足を通して
RIMG0519

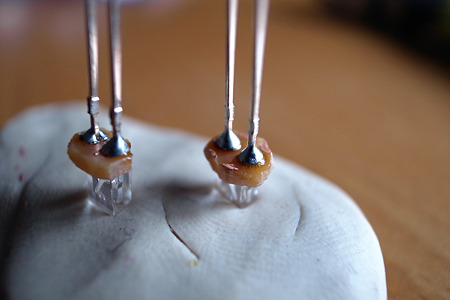

半田付け♪
RIMG0521

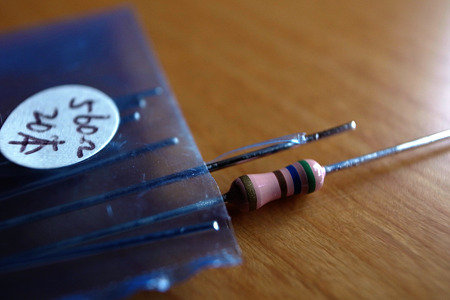

LED1個 :(+)-【1/2W 560Ω】-LED-(-) なので
RIMG0529

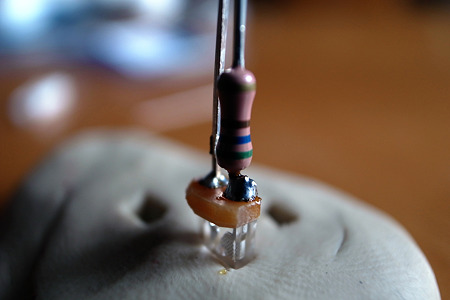

1/2W 560Ωを半田付けして
RIMG0531

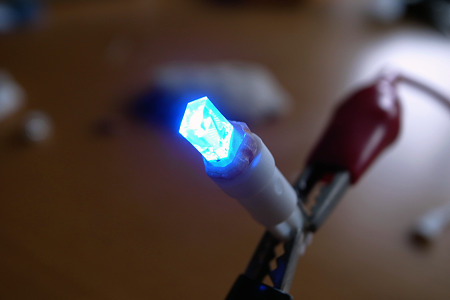

12Vで光ります☆
RIMG0525

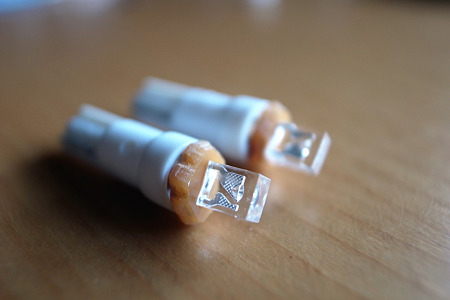

T-5ウエッジベースに固定して完成!
RIMG0526

10分位で2個出来ちゃいました。
RIMG0532

LEDの自作、楽しいですね♪


関連記事

テーマ : DIY日記    ジャンル : 車・バイク
2012_05_13
